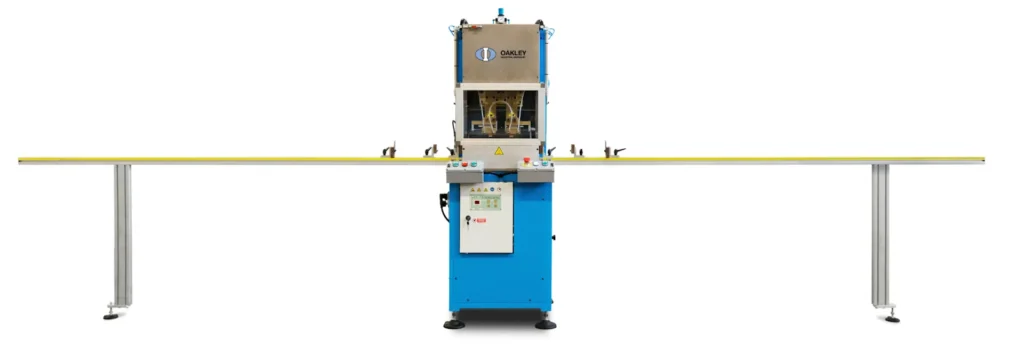

Nel processo di produzione di resistenze elettriche, gli elementi laminati possono presentare variazioni di lunghezza fino al 2%, influenzando la corretta distribuzione delle tolleranze dimensionali. La nostra tiratrice è la soluzione ideale per recuperare queste differenze di lunghezza, ottimizzando il processo produttivo e garantendo la massima precisione.
Questa macchina, dalla costruzione semplice e robusta, richiede una manutenzione minima. La sua azione di tiratura migliora la rettilineità della resistenza, assicurando una qualità superiore del prodotto finale. La tiratrice CSM MACHINERY è progettata per lavorare resistenze trattate termicamente e pensata per lotti di produzione medio-grandi.
The concrete advantages that make the difference
con minime esigenze di manutenzione.
che permette di gestire diverse misure di resistenze elettriche.
dopo la fase di tiratura.

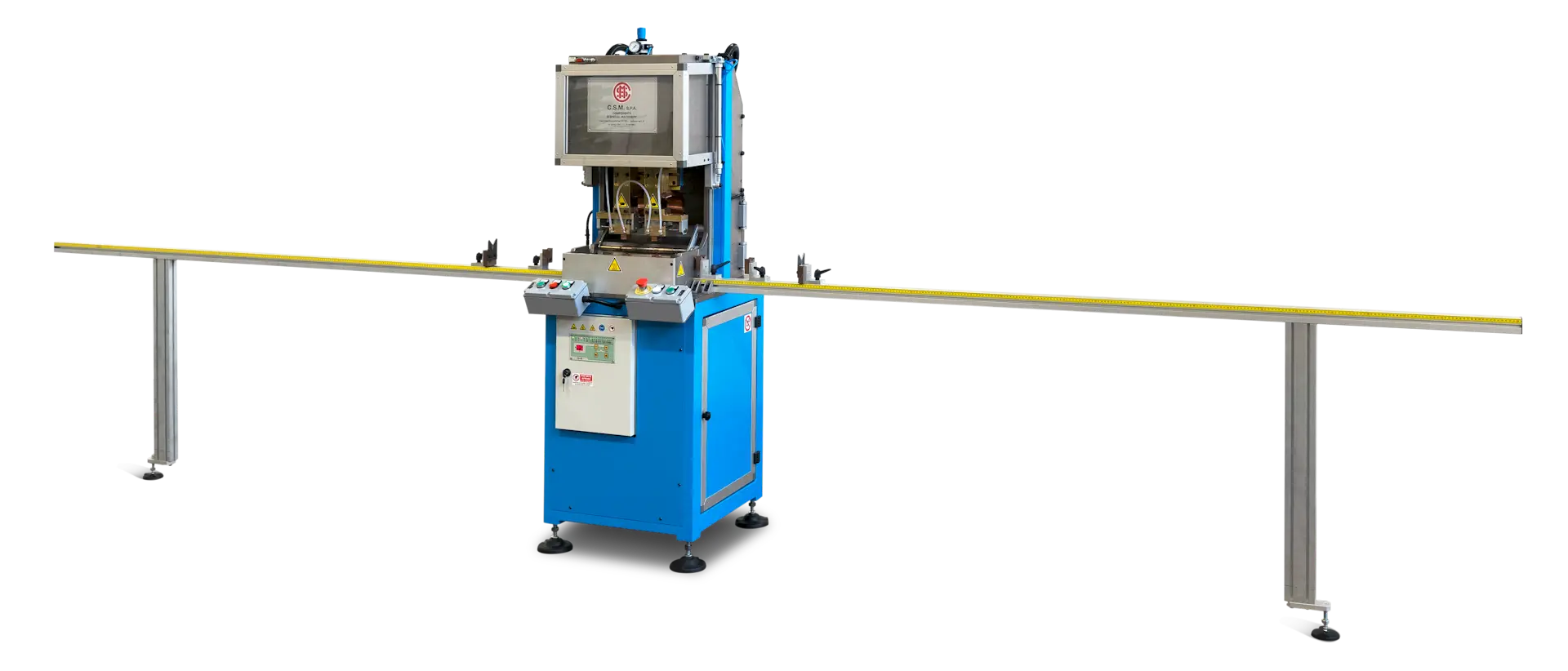

Discover all the details of the machine
DISPOSITIVO ELETTROPNEUMATICO PER SCARICARE
la resistenza dopo il ciclo di tiratura.
MORSE PNEUMATICHE
per tenere diritta la resistenza da tirare.
BASAMENTO
porta unità di lavoro in acciaio saldato e verniciato.
2 UNITA’ PER LA TIRATURA
delle resistenze a movimentazione oleodinamica.
STAZIONI AGGIUNTIVE (NON INCLUSE)
È possibile aggiungere alla macchina una sola stazione supplementare, per poter fare in automatico alcune operazioni, come ad esempio: test elettrici, taglio a misura dei perni terminali, pulitura dei perni terminali, dispositivi elettropneumatici per lo scarico della resistenza dalla stazione supplementare.
Discover all the configurations of the machine

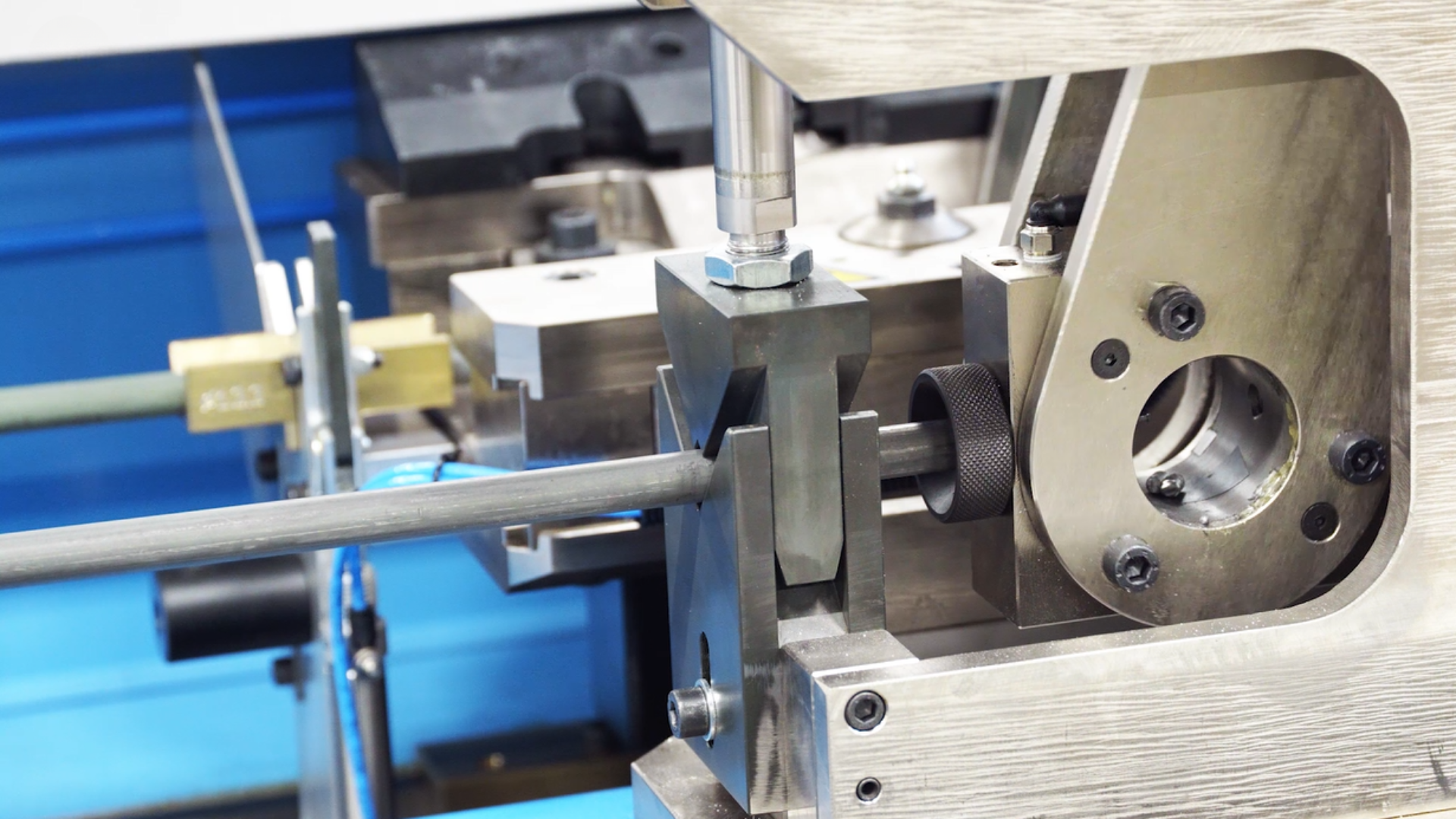

È possibile aggiungere alla macchina una sola stazione supplementare anche in tempi successivi come il taglio a misura dei perni terminali, per mezzo di due unità elettropneumatiche complete di morse di bloccaggio.
È possibile aggiungere alla macchina una sola stazione supplementare, per poter fare in automatico alcune operazioni, come ad esempio: – test elettrici, completa di uno strumento per la misura ohmica (Mod. 232/00), di uno strumento per la misura della rigidità dielettrica (Mod. 232/10) e di una coppia di contatti a movimentazione pneumatica.
È possibile aggiungere alla macchina una sola stazione supplementare anche in tempi successivi come il taglio a misura dei perni terminali, per mezzo di due unità elettropneumatiche complete di morse di bloccaggio.
Lunghezza resistenze | 400-7000 mm |
Diametro resistenza | 6,0-12,5 mm; 6,0-16 mm |
Differenza di lunghezza iniziale | % ±1,5 |
Differenza di lunghezza dopo tiratura | ±1 mm |
Alimentazione elettrica | V da definire |
Alimentazione pneumatica | 6 Bar |
Potenza installata centralina oleodinamica | 7.5 KW |
Potenza totale installata | 8.5 KW |
Tempo set-up al cambio lunghezza | 2-3 min. |
Tempo set-up al cambio diametro | 3-5 min. |
Diametro perni terminali | 2,5-3,5 mm |
Lunghezza di taglio | 10-18 mm |
Range valori ohmici | 1.00-99.9 ohm |
Precisione di prova | % ±1 |
Tensione prova rigidità | 0-3000 V |
Tempo di prova rigidità | 1 sec. |
Corrente massima accettata | 5 mA |
